电阻应变式传感器的基本工作原理及特点
来源:赛斯维传感器网 发表于 2014/7/15

  电阻应变式传感器


  1.1 电阻应变式传感器定义


  被测的动态压力作用在弹性敏感元件上,使它产生变形,在其变形的部位粘贴有电阻应变片,电阻应变片感受动态压力的变化,按这种原理设计的传感器称为电阻应变式压力传感器。


  1.2 电阻应变式传感器的工作原理


  电阻应变式传感器所粘贴的金属电阻应变片主要有丝式应变片与箔式应变片。

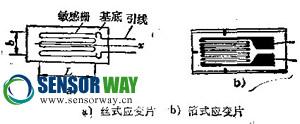

箔式应变片是以厚度为0.002——0.008mm的金属箔片作为敏感栅材料,,箔栅宽度为0.003——0.008mm。丝式应变片是由一根具有高电阻系数的电阻丝(直径0.015--0.05mm),平行地排成栅形(一般2——40条),电阻值60——200 Ω,通常为120 Ω,牢贴在薄纸片上,电阻纸两端焊有引出线,表面覆一层薄纸,即制成了纸基的电阻丝式应变片。测量时,用特制的胶水将金属电阻应变片粘贴于待测的弹性敏感元件表面上,弹性敏感元件随着动态压力而产生变形时,电阻片也跟随变形。如下图所示。B为栅宽,L为基长。




  材料的电阻变化率由下式决定:


                 (1)


  式中;





  由材料力学知识得;






  式中K对于确定购金属材料在一定的范围内为一常数,将微分dR、dL改写成增量ΔR、ΔL,可得





  由式(2)可知,当弹性敏感元件受到动态压力作用后随之产生相应的变形ε,而形应变值可由丝式应变片或箔式应变片测出,从而得到了ΔR的变化,也就得到了动态压力的变化,基于这种应变效应的原理实现了动态压力的测量。


  1.3 电阻应变式传感器的分类及特点


  测低压用的膜片式压力传感器


  常用的电阻应变式压力传感器包括测中压用的膜片——应变筒式压力传感器


  测高压用的应变筒式压力传感器


  1.3.1膜片——应变筒式压力传感器的特点


  该传感器的特点是具有较高的强度和抗冲击稳定性,具有优良的静态特性、动态特性和较高的自震频率,可达30khz以上,测量的上限压力可达到9.6mpa。适于测量高频脉动压力,又加上强制水冷却。也适于高温下的动态压力测量,如火箭发动机的压力测量,内燃机、压气机等的压力测量。


  1.3.2  膜片式应变压力传咸器的特点


  A  这种膜片式应变压力传感器不宜测量较大的压力,当变形大时,非线性较大。但小压力测量中由于变形很小,非线性误差可小于0.5%,同时又有较高的灵敏度,因此在冲击波的测量中,国内外都用过这种膜片式压力传感器。


  B  这种传感器与膜片—应变筒式压力传感器相比,自振频率较低,因此在低压高频测量中,应严防冲击压力频率与膜片自顿频率相接近,否则台带来严重的波形与压力值的失真与偏低。
