- 研究人员制造出微型自供电温度传感器
- 来源:赛斯维传感器网 发表于 2020/9/24
图片提供:TU Delft / Pascal Gehring
来自牛津大学,代尔夫特大学和IBM苏黎世的一组研究人员证明,石墨烯可用于构建敏感的自供电温度传感器。这些发现为高度敏感的热电偶的设计铺平了道路,该热电偶可以集成在纳米器件甚至活细胞中。
可扩展,可靠且可安装到纳米设备中的片上温度 传感器对于CPU未来的热管理至关重要。通过沿着临界点分布温度监控器来确定CPU某些部分的局部热量,可以将反馈提供给控制系统。作为响应,热管理可以允许通过点冷却或负载分配(例如在不同的计算核心之间)来重新分配热负载,从而避免出现热点并延长设备使用寿命并节省能源。这样的温度传感器应该具有较小的占地面积,高精度,消耗最少的功率并且与已建立的纳米制造技术兼容。
片上测温
热电偶是自供电且相对容易制造的,因此是低成本测温的理想选择。由于它们的信号源自固有的材料特性,因此它们的灵敏度往往会有很小的变化。通常,热电偶是在感测端连接的具有不同塞贝克系数的两种材料的组合,从而能够测量感测和基准之间与温度差成正比的热电压。为了使用常规热电偶实现片上测温,通常需要两个单独的制造过程。然而,可以容易地集成到当前晶圆级集成中的热电偶已经引起了人们的兴趣,在先前报道的制造单金属热电偶的多重努力中。然而,
石墨烯

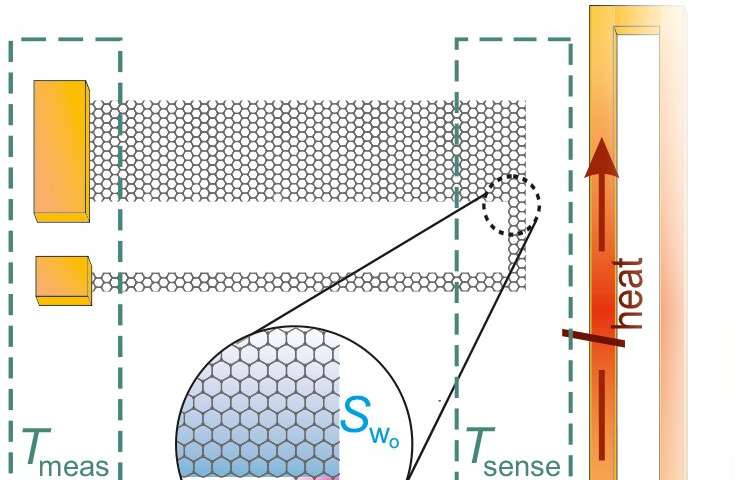

牛津大学,代尔夫特大学和IBM苏黎世大学的研究人员团队现已证明,石墨烯可用于构建敏感的,单一材料的自供电温度传感器。他们将石墨烯(碳原子一个原子厚的薄片)图案化为U形,在传感端连接着一条宽窄的腿。通过仔细调整石墨烯支脚的几何形状并利用电子在石墨烯器件边缘的散射效应,该团队获得了最大灵敏度ΔS≈39μV/ K。
结果可能为高灵敏度热电偶的设计铺平道路,并有可能集成在范德华结构和未来的石墨烯电路中。此外,由于石墨烯的生物惰性和在各种情况下的稳定性,这些热电偶还可以在恶劣或敏感的环境(例如细胞和其他生物系统)中用作温度传感器。
